Двускатная крыша стропильная система под металлочерепицу

На просторах интернета часто пишут о том, что деревянные стропильные системы являются наиболее популярными, так как такая конструкция по цене выходит дешевле.

Но не всегда такая система является надежной. Как показывает практический опыт, рекомендуется делать комбинированные стропильные системы с несущими стальными балками, на которые накладывается деревянный каркас.
Металл прочен и долговечен, лишний раз напоминать об этом не нужно.

При монтаже берется один цельный металлический брус длиной до 10 м. Цельные брусья необходимы для максимальной прочности конструкции. Часто пишут, что стальные элементы годятся только для офисных или нежилых зданий. На практике связку стальных балок с деревянными стропилами под металлочерепицу применяют и в жилых домах.
Материалом для строительства каркаса могут служить элементы, сделанные из пихты, ели или сосны. С такой древесиной легче всего работать, но подойдёт и материал из лиственных пород.
Самый лучший вариант для стропильной системы для двухскатной кровли — это древесина сосны, благодаря ее прочности, твердости, легкости обработки, и хорошего соотношения цены и качества.
Деревянные конструкции обязательно обрабатывают антисептиком и составами против насекомых, причём делать это лучше до монтажа.

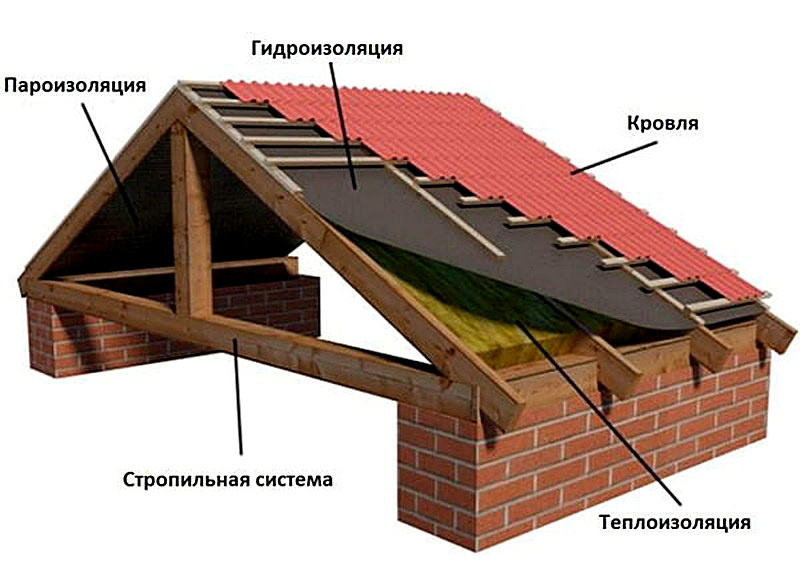

Монтаж стропильной системы последовательность действий

На что обратить внимание при выборе балок и брусьев для стропил? Обязательно древесина должна быть сухой, так как при высыхании материалы могут изгибаться и рассыхаться.

Чтобы выполнить обрешетку, следует:

• выбрать брус и доску;
• подготовить утеплитель, и гидроизоляционную пленку;
• обработать всю древесину антисептическими средствами;
• подготовить набор инструментов (рулетку, ножовку по дереву, стальные гвозди, шурупы, шуруповерт, молоток, болгарку (УШМ), карандаш).
• Для себя страховочные ремни, лестницу и другие приспособления, гарантирующие безопасность работы на высоте.

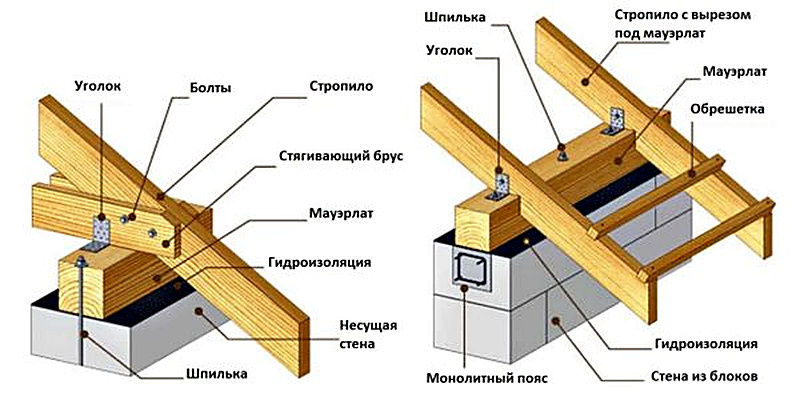

Расчёт шага стропил

Шаг стропил под металлочерепицу для двухскатной кровли должен составлять от 60 до 90 см между балками. Брус берут сечением 15×5 см или 20×5 см. Размер зависит от толщины утеплителя, который укладывают между стропилами.
Стропильная система под металлочерепицу крепится следующим образом. Установка происходит на коньковый прогон. Если система монтируется сбоку, то на коньковый брус. В свободном пространстве должен циркулировать воздух во избежание образования конденсата.
Обрешётку рассчитывают так, чтобы расстояние между брусьями соответствовало шагу волны выбранной металлочерепицы (чаще всего это 35 см).
Для монтажа обрешетки используют брус с параметрами 5Х5 см. Толщина бруса может зависеть от расстояния стропил и веса металлочерепицы. Чем тяжелее лист жести, тем толще делается основа.
Расстояние шага при монтаже начинается от нижней доски. Шаг равен 35 см. Такие параметры необходимы для правильной укладки металлочерепицы, и позволяют вычислить с точностью длину ската. Необрезной и полуобрезной брус использовать нельзя: обрешётка должна выдерживать вес людей, которые ведут монтаж.
Чтобы рассчитать необходимое количество материалов при монтаже обрешётки, сначала вычисляют площадь крыши:
Длину карниза умножают на длину ската, складывают площади всех скатов и добавляют около 5% на брак и подрезку. Мансардные окна, трубы и прочие узлы считают отдельно.
Дальше на стропила настилают гидроизоляционную плёнку, а поверх неё набивают контробрешётку из брусков сечением 2,5–3 см. Шаг контробрешётки совпадает с шагом стропил.

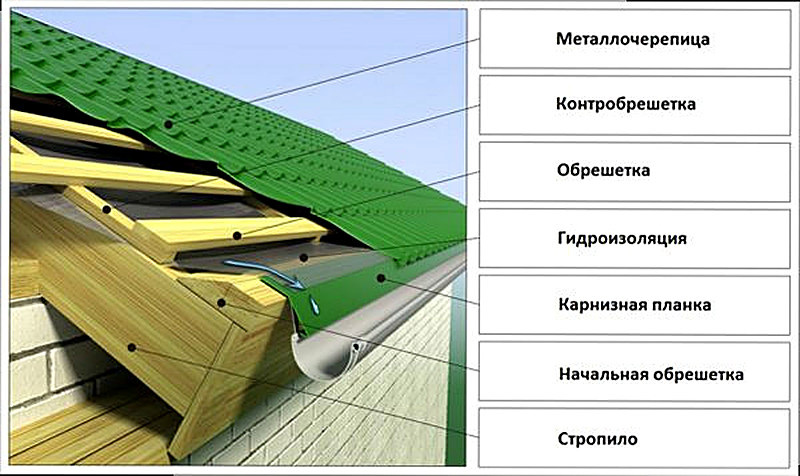

Таким образом, слои настила располагаются в следующем порядке:

• стропила;
• утеплитель
• гидроизоляционная плёнка;
• контробрешётка;
• обрешетка
• настил металлочерепицы.

Контробрешётку не пропускают и на холодном чердаке: она даёт зазор, через который проветривается пространство под металлом. Кроме того, обрешетка позволяет исправить огрехи, допущенные при монтаже стропил и выровнять расстояние и уровень перед укладкой слоя обрешетки.

Монтаж обрешетки под металлочерепицу

Гидроизоляционную плёнку крепят к брусьям степлером, реже мелкими гвоздями. Все же, на высоте удобнее работать степлером. Накладывается рулон пленки так, чтобы он немного провисал между стропилами. Настил одного полотна пленки на другой равняется примерно 15-18 см.

Последовательность действий

1. Монтаж обрешетки делается снизу крыши вверх, толщина первой планки превышает 2 см.
2. Первая планка крепится горизонтально, не выступая за границы. От ее установки будет зависеть правильность крепления других планок.
3. Расстояние между первой планкой и последующими измеряется при помощи рулетки с расстоянием в 35 см.
4. Каждый брус обрешетки вбивается гвоздем к брусу контр обрешётки.
5. Для измерения шагового расстояния между брусьями можно использовать заранее измеренный брусок.
6. Верхние доски должны располагаться на 4-5 см ниже края будущей черепицы.

Укладка металлочерепицы шаг за шагом

Листы металлочерепицы тоже накладываются снизу вверх. При этом лист должен выступать на 3-5 см ниже нижней планки. Конёк крепят на дополнительные бруски, которые набивают вверху крыши. С каждой стороны набивается коньковая планка с расстоянием в 5 см друг от друга. Все листы замеряются и крепятся к обрешетке на саморезы с шагом на 35 см. Если расстояние было больше или меньше между брусьями, то это приведет к деформации. Поэтому точный расчёт шага обрешётки так важен.
