Заземление частного дома: проект, монтаж и проверка
Заземление частного дома рассматривают вместе с вводом, защитными проводниками и аппаратами отключения. Набор металлических стержней не подтверждает безопасность электропроводки. Работы начинают с обследования питания и проекта, а завершают проверками и измерениями.
Содержание статьи
Что входит в защитную систему
Заземлитель контактирует с грунтом. Заземляющий проводник связывает его с предусмотренной проектом частью установки, а защитные проводники PE соединяют доступные проводящие части оборудования с защитной системой. Уравнивание потенциалов и автоматическое отключение дополняют эту защиту.
Эти элементы нельзя подменять друг другом. Установить стержень возле дома и провести отдельный случайный провод к стиральной машине недостаточно. Согласованную схему определяет специалист для всего объекта.
Почему сначала выясняют систему питания
Обозначения TT, TN-S и TN-C-S описывают разные способы организации защитных связей и нейтрали. В TN-S рабочий и защитный проводники разделены, а TN-C-S включает участок с совмещённым PEN и последующее разделение. В TT защитное заземление установки организовано иначе.
По внешнему виду розетки или количеству видимых проводов нельзя надёжно выбрать схему. Нужны документы на присоединение и обследование существующей установки. Утверждение, что отсутствие связи с PEN всегда означает ошибку, неверно без указания системы.
Что подготовить электрику
| Исходные данные | Что собрать | Какой вопрос решить |
|---|---|---|
| Ввод в дом | Документы на подключение и прежнюю схему | Как организовано питание объекта |
| Существующая проводка | Доступные документы и сведения о переделках | Какие участки требуют обследования |
| Участок | План подземных коммуникаций и сведения о грунте | Где возможно размещение заземлителя |
| Оборудование | Котёл, насосы, мастерская и другие нагрузки | Какие защитные меры нужны |
| Дополнительные источники | Генератор, инвертор или солнечная установка | Как связать режимы работы и защиту |
| Приёмка | Перечень работ и измерений | Как будет подтверждён результат |
Фотографии закрытого щита и маркировки полезны для первого обсуждения. Не снимайте крышки и не касайтесь проводников ради снимка. Если документов нет, сообщите об этом сразу: осмотр снаружи не заменяет обследования.

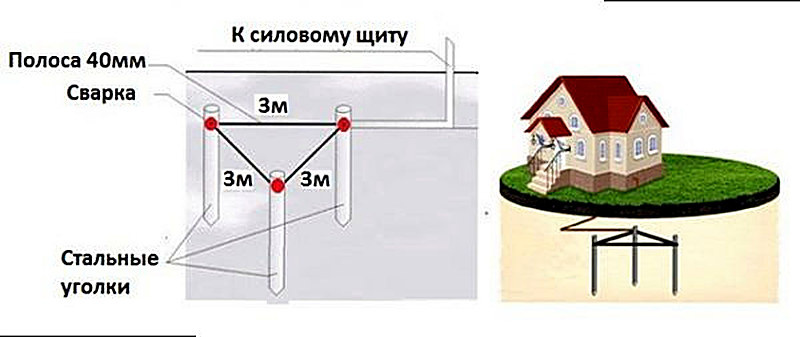

Почему нет универсальной глубины и количества стержней
Сопротивление заземляющего устройства связано с грунтом и способом монтажа. Влага, промерзание и состояние соединений меняют результат. Поэтому четыре стержня заданной длины не обеспечивают одинаковую характеристику в песке, глине и каменистой почве.
Готовый комплект подбирают под расчёт и условия.
Уточните совместимость соединителей, защиту от коррозии и порядок контроля скрытых частей. Перед земляными работами определяют расположение коммуникаций и допустимое место монтажа.
Какие упрощения не принимать
- Самодельную перемычку между рабочим нулём и защитным контактом в розетке.
- Случайную трубу, ограду или закопанный металлический предмет вместо проектного решения.
- Обещание одного обязательного сопротивления для любых систем и задач.
- Проверку безопасности искрой, лампочкой или прикосновением.
- Отказ от измерений, потому что оборудование пока работает.
УЗО и защитное заземление оценивают совместно. Проверка кнопкой TEST выполняется по инструкции аппарата, но не заменяет протокола измерения заземлителя. Не создавайте искусственное замыкание для проверки самостоятельно.
Что получить после работ
Запросите исполнительную схему, сведения об установленных элементах, результаты необходимых измерений и рекомендации по дальнейшим проверкам. Состав проверки должен соответствовать выбранной системе и действующим требованиям объекта. Не принимайте фотографию засыпанной траншеи как единственное подтверждение.
После существенной переделки электрики снова обсудите защиту со специалистом. Например, о планируемой солнечной электростанции для дома нужно сообщить до согласования схемы. Новое оборудование может менять исходные условия проекта.
Повреждённый проводник или ощущение тока на корпусе прибора требуют прекращения использования и обращения к электрику. Не пытайтесь устранить такой симптом добавлением случайного стержня во дворе.
