Вязка арматуры ленточного фундамента: порядок и проверка
Вязка арматуры ленточного фундамента удерживает стержни в проектном положении при сборке и бетонировании. Она не заменяет расчёт самого фундамента. До начала работы нужны чертежи с диаметрами, количеством стержней, шагом поперечной арматуры, защитным слоем и узлами соединений.
Диаметр 12 мм нельзя автоматически назначать гаражу, а более толстый прут дому. Нагрузки, грунт, размеры конструкции и характеристики материалов рассматривают вместе. Если этих данных нет, сначала получите проектное решение.
Содержание статьи
Что выписать из чертежа
| Параметр | Где искать | Что проверить до сборки |
|---|---|---|
| Класс и диаметр стержней | Спецификация | Соответствие поставленного материала |
| Расположение продольной арматуры | Разрезы и схема | Количество, уровни, расстояния |
| Поперечная арматура | Схема и ведомость деталей | Форма, диаметр и шаг по участкам |
| Защитный слой | Разрезы и примечания | Подходящие фиксаторы со всех сторон |

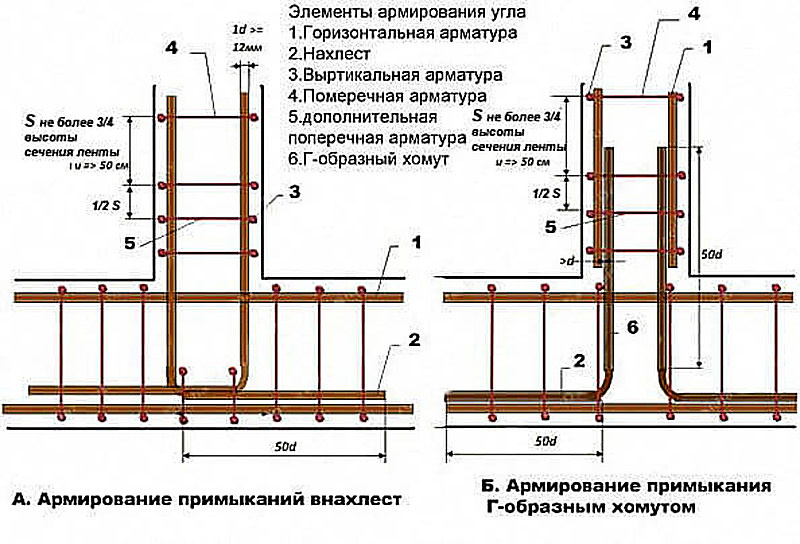

| Углы, примыкания, стыки | Отдельные узлы | Анкеровка, нахлёст, расположение соединений |
Защитный слой измеряют до поверхности ближайшей арматуры. Не путайте его с расстоянием до оси продольного стержня. Число 5 см со всех сторон не служит общим ответом для каждого фундамента.
Инструмент и пробный узел
Для ручной вязки используют подходящую вязальную проволоку, крючок и инструмент для подготовки отрезков. Работайте в перчатках и защищайте глаза при операциях, где возможен отлёт частиц. Концы стержней и проволоки могут травмировать при переноске.
Сначала выполните несколько пробных узлов на образцах тех же диаметров. Длина отрезка проволоки зависит от узла и стержней; единые 30 см для каждой точки не обязательны. Подберите затяжку, при которой соединение удерживается, а проволока не рвётся.
Как сделать простой узел крючком
- Уложите стержни по схеме и временно удержите их положение.
- Сложите отрезок проволоки, заведите его вокруг места пересечения.
- Введите крючок в петлю и захватите свободные концы выбранным способом.
- Поверните крючок до плотного удержания узла. Прекратите затяжку до обрыва проволоки.
- Уберите выступающие концы внутрь, чтобы они не нарушали защитный слой и не мешали работе.
Это описание простого монтажного соединения. Для вертикальных элементов, переноса каркаса и других условий может понадобиться иной узел. Количество точек вязки и способ удержания должны обеспечивать положение арматуры при работе, а не соответствовать случайному правилу из интернета.
Нахлёст и сварка решают другую задачу
Нахлёст соединяет стержни по длине, а проволочная вязка фиксирует их взаимное положение. Сравнивать их как взаимоисключающие способы неправильно. Длину и место нахлёста берите из проектных узлов: они зависят от нескольких характеристик, а не только от диаметра прута.
Сварные и механические соединения также предусматриваются проектом. Не делайте случайные прихватки в пересечениях ради ускорения сборки. Даже допустимость сварки материала не означает, что любой шов и любое место соединения подходят конструкции.
Установка в опалубку
Используйте предназначенные для арматуры опоры и фиксаторы нужного размера. Обломки кирпича и случайные камни не обеспечивают контролируемое положение. Проверьте зазоры до стенок опалубки и основания. Опоры должны сохранять устойчивость.
Не перемещайте стержни в углах или у примыкания стены по собственному усмотрению. Если деталь не помещается, выясните причину с ответственным за проект. Сведения о других конструкциях есть в материале о столбчатом фундаменте; его схема не переносится на ленту.
Проверка перед бетонированием
Сверьте каркас с чертежом и сфотографируйте его до закрытия бетоном. Осмотрите защитный слой, соединения, углы, закладные и чистоту пространства. Устраните смещение и ослабленные узлы. Ответственный специалист должен проверить подготовку до заливки: после неё скрытые детали трудно осмотреть.
Частые вопросы
Можно ли заменить проволоку пластиковыми стяжками?
Не выбирайте замену по размеру здания. Допустимость монтажного способа и его устойчивость при работе должны быть предусмотрены для конкретной конструкции.
Пистолет для вязки заменяет проверку каркаса?
Нет. Он ускоряет повторяемую операцию, но не проверяет диаметры, узлы проекта и защитный слой.
Любой нахлёст считается слабым местом?
Правильно рассчитанное соединение предназначено передавать усилия. Опасны произвольная длина, размещение и нарушение проектных требований.
