Крепление поликарбоната к металлу: профили, шайбы и зазоры
Крепление поликарбоната к металлическому каркасу выбирают вместе с листом и схемой опор. Купить одинаковые термошайбы для любой теплицы или навеса недостаточно: нужно учесть температурные перемещения, соединение краёв и отвод воды. Ниже разобраны проверки для сотовых панелей. Для монолитного и профилированного материала потребуется собственная монтажная инструкция.
Содержание статьи
Что определить до покупки крепежа
Запишите марку, толщину и размеры листа, форму покрытия и параметры металлических опор. Попросите поставщика показать монтажную схему именно для этого материала. На ней должны быть понятны расположение стыков, шаг креплений, зазоры и способ оформления торцов. Если есть только фотография готового навеса, этих данных для монтажа мало.
Саморез подбирают под металлическую опору и весь крепёжный узел. Длина ножки термошайбы и длина самореза решают разные задачи: сравнивать их только с толщиной панели нельзя. Зафиксируйте артикулы комплектующих в заказе, чтобы при доставке получить согласованную систему.
Профиль и термошайба выполняют разные задачи

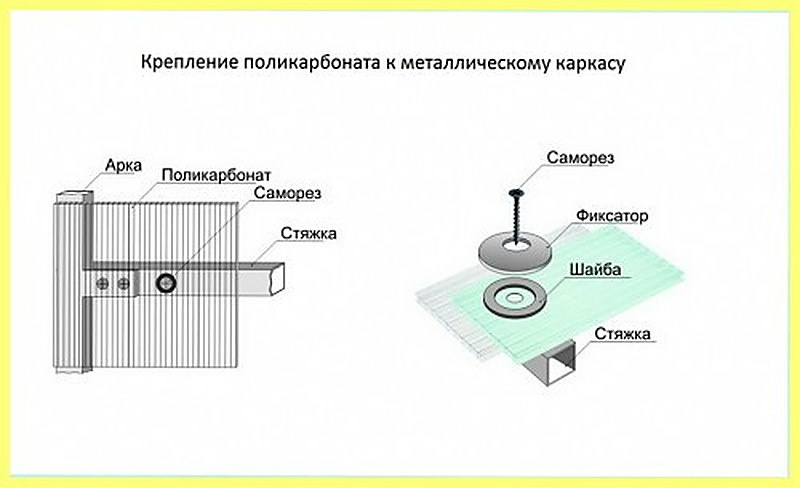

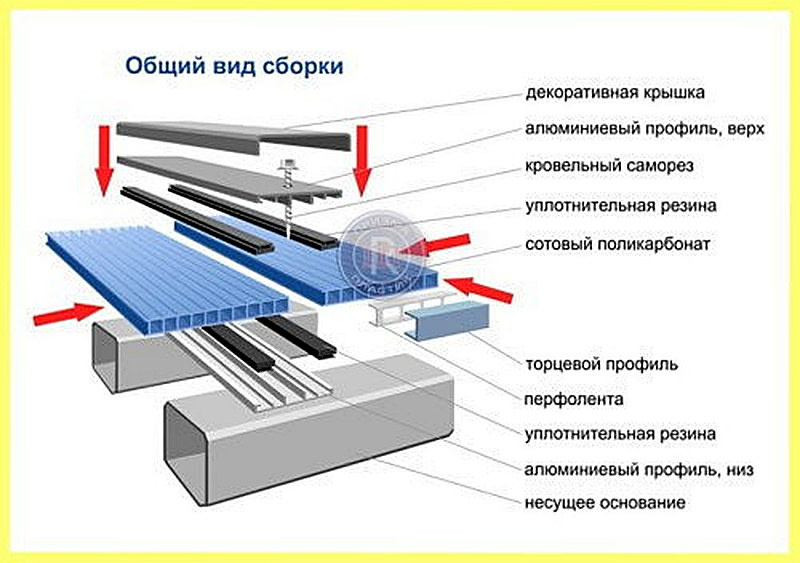

Соединительный профиль оформляет стык листов, а точечное крепление удерживает панель в предусмотренных схемой местах. Нельзя заранее объявить эти способы взаимозаменяемыми. У неразъёмного соединителя и разъёмного профиля с базой и крышкой различается устройство узла. Например, в руководстве Кинпласт отдельно отмечено, что показанный неразъёмный соединительный профиль сам к обрешётке не крепится.
Поэтому не сверлите любой профиль насквозь по общему совету. Уточните, куда устанавливается крепёж выбранной системы, на что опираются края и как сохраняется возможность температурного перемещения. Покупка разъёмного профиля также не разрешает скручивать конструкцию или изгибать панель в произвольную сторону.
| Узел | Что проверить | Что нельзя считать достаточным |
|---|---|---|
| Стык панелей | Тип профиля, опору и глубину захода краёв | Совпадение цвета деталей |
| Точечное крепление | Шайбу, уплотнение, отверстие и саморез | Возможность вкрутить саморез без подготовки |
| Контакт с каркасом | Предусмотренную системой совместимую ленту | Любую найденную резиновую полосу |
| Открытые соты | Ленты, профиль и путь отвода конденсата | Заклеивание всех отверстий наглухо |
| Край покрытия | Удержание листа и защиту от ветра | Один крепёж в удобном месте |
Как оставить место для температурного движения
При нагреве размеры поликарбоната меняются. Отверстие и зазор в профиле должны позволять панели двигаться, сохраняя её удержание. Не переносите одно число из чужого ролика на лист другой длины и другую систему. В документации производителей могут различаться и размер припуска, и деталь, относительно которой он измеряется.
Полигаль Восток требует предварительного сверления с компенсационным запасом и затяжки без продавливания поверхности. Для металлической опоры используют подходящий крепёж по металлу. Уплотнитель должен прилегать, но вмятина вокруг шайбы означает, что узел требует проверки. Добавочный оборот шуруповёрта не служит проверкой герметичности.
Ориентация листов и закрытие торцов
Для наклонного покрытия каналы сотового листа направляют вдоль ската, чтобы не мешать выходу конденсата. Наружную сторону определяют по маркировке производителя. До раскроя отметьте её на схеме: после снятия упаковки одинаковые на вид поверхности легко перепутать.
В инструкции Кинпласт для верхнего открытого торца указана герметизирующая лента, для нижнего перфорированная; у арки с обоими концами внизу предусмотрена перфорированная лента с двух сторон. Торцевой профиль устанавливают с сохранением предусмотренного дренажа. Эти указания относятся к сотовой панели, а не к монолитному листу без каналов.
Порядок проверки монтажа
- Сверьте полученные панели и комплектующие с заказом и монтажным чертежом.
- До сверления проверьте сторону листа, направление каналов и положение стыков относительно опор.
- Подготовьте раскрой, отверстия и торцы по инструкции выбранной системы; удалите стружку.
- Проконтролируйте первый собранный узел до повторения его на всём покрытии.
- После монтажа осмотрите шайбы, края, ленты и водоотвод; снимите защитную плёнку в предусмотренный изготовителем момент.
Если покрытие относится к небольшому парнику, общую последовательность работ можно сверить со статьёй о сборке парника и подготовке к зиме. Сохраните фотографии первого узла и упаковку комплектующих. При протечке по ним проще отличить ошибку стыка от проблемы торца. Несущую способность каркаса и снеговую нагрузку проверяют отдельно: количество шайб не исправляет слабые опоры. По сотовым панелям не ходят; для работы нужны безопасные опоры и доступ, не передающий вес человека на лист.
