Соединение проводов: выбор клеммы и гильзы для конкретных жил

Способ соединения проводов выбирают по материалу жил, их конструкции, сечению и условиям установки. Название «клемма» или «гильза» ещё не подтверждает совместимость. Для бытовой сети нужен узел, собранный по документации конкретных изделий. Работу с действующей проводкой поручайте электрику, который отключит питание и проверит отсутствие напряжения.

Что выяснить до выбора соединителя

• Медь или алюминий у каждой жилы.
• Однопроволочная жила или гибкая многопроволочная.
• Сечение и число соединяемых проводников.
• Назначение линии, нагрузка и защитный аппарат.
• Температура, влажность и место размещения.
• Нужен ли разъёмный узел для обслуживания.

Подготовьте маркировку кабеля и модель соединителя для специалиста. Фотография наружной изоляции не определяет сечение и материал жил. Если данные неизвестны, не покупайте изделие по одному цвету корпуса.

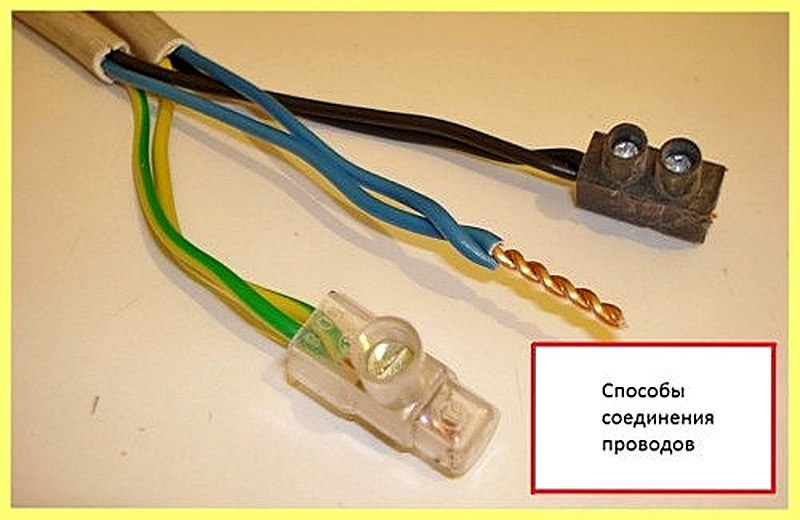

Сравнение способов

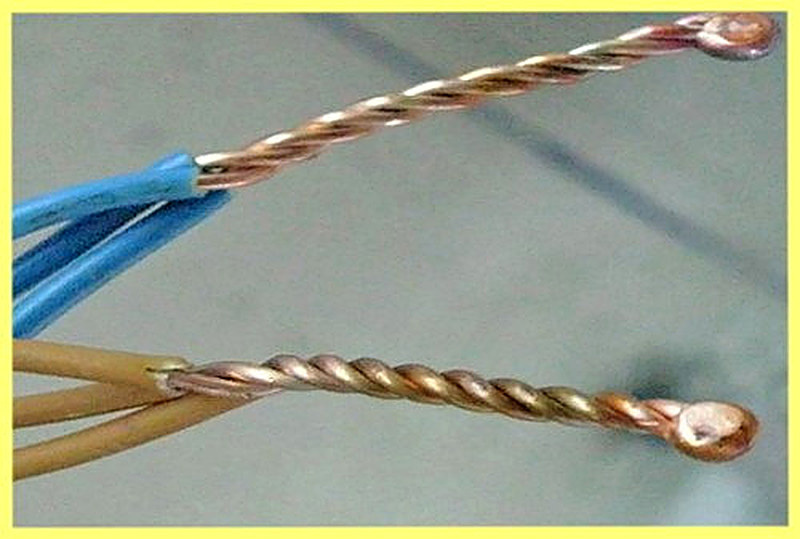

Почему простой скрутки недостаточно

Скрученные жилы под изолентой не стоит считать готовым надёжным соединением. МЧС указывает плохой контакт в местах соединений среди причин нагрева и пожаров. Толстый слой ленты закрывает металл, но не исправляет качество контакта. Соединение разных материалов требует отдельного решения.

Для старого дома полезно составить список симптомов: где мигает свет, какая розетка греется, когда появляется треск. Передайте его электрику. Не вскрывайте узел под напряжением ради поиска слабой скрутки.

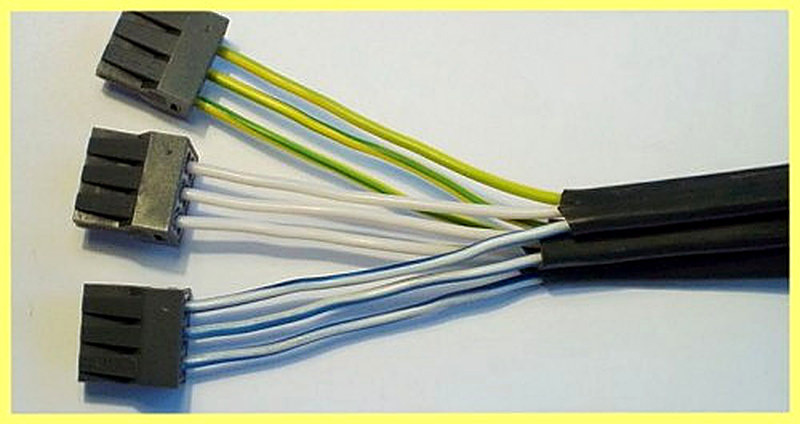

Медь и алюминий: проверять конкретную серию

Нельзя предполагать, что любой WAGO соединяет медь с алюминием. Производитель сообщает, что его технология рассчитана на медные проводники, а для однопроволочного алюминия допускаются определённые серии с контактной пастой Alu-Plus и соблюдением условий монтажа.

В опубликованном перечне есть, например, серии 222 и 2273; распространённой 221 в этом перечне нет. Паста не делает неподходящий зажим подходящим. Проверяйте актуальную документацию точного артикула, допустимый ток для алюминия и ограничения по температуре. Для перехода через гильзу нужен предназначенный для такой пары материал соединителя.

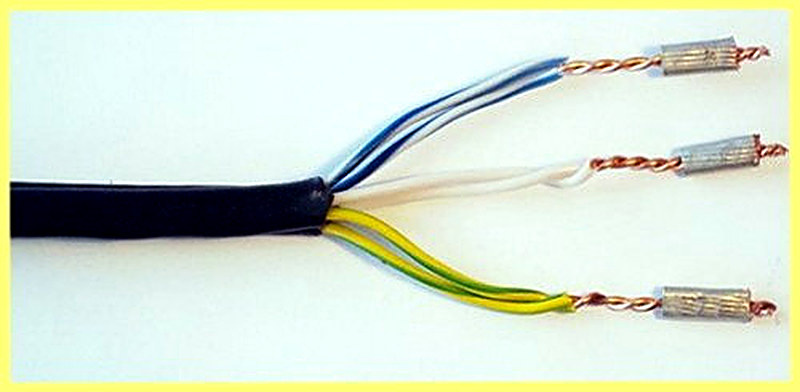

Гильза и наконечник имеют разные задачи

Соединительная гильза объединяет проводники, а втулочный наконечник подготавливает конец гибкой жилы для подключения. Одно изделие нельзя автоматически заменять другим. Инструмент и профиль матрицы должны соответствовать выбранному компоненту.

Например, КВТ отдельно описывает опрессовку изолированных наконечников на многопроволочной меди и необходимость других изделий и матриц для моножилы. Это показывает, почему одинаковая инструкция «скрутить и сжать до конца» не подходит всему ассортименту. Длину зачистки берут из документации, без универсального диапазона в миллиметрах для любого узла.

Втулочный наконечник увеличивает наружный размер жилы. WAGO предупреждает, что после его установки допустимое сечение для зажима может уменьшаться, а длина втулки должна соответствовать длине зачистки. Уточняйте совместимость вместо правила «наконечник нужен везде».

Что принять у электрика после монтажа

Попросите указать модель соединителей, материалы и сечения жил, место узла и выполненные проверки. Сохраните фотографии до закрытия коробки. Проверьте доступ для предусмотренного обслуживания и маркировку линии. Визуальная аккуратность не заменяет электрические испытания.

Исправное соединение не решает все вопросы защиты дома. Отдельная тема разобрана в статье о заземлении; состав работ определяют для конкретной системы электроснабжения.

Когда прекратить пользоваться линией

При искрении, треске, запахе перегретой изоляции или нагреве розетки прекратите пользоваться неисправным участком и вызовите специалиста. При угрозе пожара звоните 112. Не проверяйте подозрительный контакт прикосновением к оголённым частям и не увеличивайте номинал автомата, чтобы убрать отключения.
